Основные характеристики
Вискозиметр воронка Марша модель MLN-3 - простой прибор для быстрого измерения вязкости бурового раствора. Воронка Марша дает общие сведения о вязкости бурового раствора, они могут указать инженеру о необходимости изменения состава бурового раствора.
Вязкость по Маршу - это соотношение скорости прохождения бурового раствора через отверстие в воронке (скорость сдвига) и массы самого бурового раствора, которая заставляет буровой раствор двигаться (напряжение сдвига). Вязкость по Маршу записывается в секундах, в течение которых 1 кварта бурового раствора выходит из наполненной воронки.
В дополнение к воронке Марша для проведения измерений потребуется градуированный контейнер (кружка) для сбора образца бурового раствора, секундомер и термометр для измерения температуры бурового раствора.
Воронка Марша должна быть сухой и чистой перед началом проведения измерений.
Порядок проведения измерений вязкости бурового раствора:
-
Соберите образец
-
Держите воронку прямо, заткнув пальцем выходное отверстие, наливайте буровой раствор в воронку через сито до уровня сита (Сито отфильтрует большие частицы, которые могут застопорить выходное отверстие воронки). Заполненная воронка Марша вмещает более одной кварты бурового раствора.
-
Быстро уберите палец с выходного отверстия и сразу же начинайте отсчет времени.
-
Одна кварта бурового раствора (946 cм3) будет вытекать из воронки Марша в градуированный контейнер.
-
Запишите время в секундах, которое потребовалось для выхода одной кварты бурового раствора из воронки, запишите его как значение вязкости по Маршу. Также измерьте температуру образца в F или C.
Инструкция по уходу за воронкой Марша:
-
Тщательно мойте и вытирайте воронку после каждого использования.
-
Следует быть осторожным, чтобы не погнуть медную трубку выходного отверстия воронки. Показания воронки Марша расчитываются с учетом точного диаметра выходного отверстия. Показания вязкости будут неточными, если выходное отверстие повреждено.
Калибровка:
Периодически проводите калибровку воронки Марша, измеряя вязкость на пресной воде. Время, необходимое для одной кварты пресной воды (946 см3) с температурой 21‘±3‘C, 26±0.5 секунд.
Если воронка Марша не откалибрована, её следует прочистить ершиком, чтобы убедиться, что в выходном отверстии нет посторонних частиц. Если воронка Марша после прочистки продолжает давать некорректные показания на образце пресной воды,значит, трубка выходного отверстия была повреждена, и воронку следует заменить.
Размер воронки: 150×150×380 мм
|
№
|
Наименование
|
Модель MLN-3
|
|
1
|
Комплектация
|

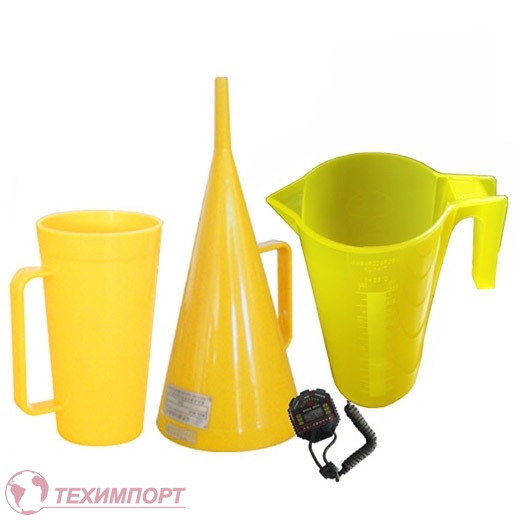

Пластиковая воронка, контейнер/чаша мерный стакан 1000 мл, секундомер по запросу
|
|
2
|
Сито
|
1,6мм
|
|
3
|
Объем воронки
|
1500 мл
|
|
4
|
Точность
|
Калибровка на пресной воде (одна кварта - 946мл) при температуре 70± 5°F (21 ± 3°C) за 26 ± 0.5 секунд
|
